PRODUCT DETAILS 商品詳細
橋梁点検車 > オーバーフェンス作業車

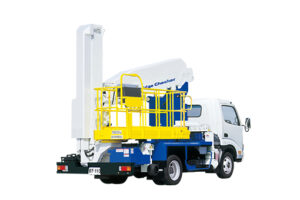

オーバーフェンス作業車
高架側面や橋梁下面に回り込み、無足場での作業を実現。
■仕様
| 項目/型式 | SF-44A | SF-75A | BT-100 | BT-110 | BT-200 | |
|---|---|---|---|---|---|---|
| メーカー | アイチ | タダノ | ||||
| 寸法 | 最大地上高さ （mm） | 3700 | 7200 | 6600 | 6800 | 7000 |
| 最大地下深さ （mm） | 3500.0 | 6000.0 | 5900 | 7300 | 5400 | |
| 最大作業半径 （mm） | 4300 | 6200.0 | 5400（デッキ90°旋回時） | 5600（デッキ90°旋回時） | 5100（デッキ90°旋回時） | |
| 最大積載荷重 （kg） | 250（又は2名） | 200（又は2名） | 200（又は2名） | 200 | 200 | |
| 首振角度 （度） | 0〜左95 | 左90 ～右90 | 110°（格納位置基準から右） | 110°（格納位置基準から右） | 90°（格納位置基準から右） | |
| 全伸内寸法（幅×奥行き×高さ）（ mm） | 770×2590×980 | 750×4560×1000 | 920×4500×960 | 880×4500×1000 | - | |
| 全縮内寸法（幅×奥行き×高さ）（ mm） | 770×1330×980 | 80×3060×1000 | 920×2570×960 | 910×2500×1000 | 850×3000×900 | |
| ブーム | 方式 | 垂直・水平伸縮方式 | ブーム段数2段 | 2段油圧伸縮式 | 2段油圧伸縮式 | 2段油圧伸縮式 |
| 第１ブーム長さ （mm） | 1600 ～ 4160 | 3400 ～ 4800 （伸縮ストローク1400） |
3060～ 5110 | 3185～ 5360 | 3060～ 5110 | |
| 第２ブーム長さ （mm） | 2430～ 4310 | |||||
| 第３ブーム長さ （mm） | 1860 ～ 6600 | |||||
| 旋回角度 （度） | 前方より左右各95 | 左100 ～右100 | 左105 ～右80 | 左105 ～右70 | 左105 ～右10 | |
| 架装シャーシ （ton） | 3.5 | 3.5 ～ 4.0 | 3.5 | 3.5 | 3.5 | |
| その他 | ジャッキ ：張出幅1940㎜ ：ストローク345㎜ |
アウトリガー張幅 左側980㎜～ 2090㎜ 右側980㎜～ 2220㎜ |
アウトリガー フロント ：最大張出幅3350㎜（タイヤ中心） ：中間張出幅2950㎜（タイヤ中心） リア ：最大張出幅3170㎜（タイヤ中心） |
アウトリガー フロント ：最大張出幅3560㎜（タイヤ中心） ：中間張出幅3160㎜（タイヤ中心） リア ：最大張出幅3430㎜（タイヤ中心） 左1840mm 右1590mm ：中間張出幅3230㎜（タイヤ中心） 左1640mm 右1590mm |
アウトリガー フロント ：最大張出幅2740㎜（タイヤ中心） ：中間2張出幅2540㎜（タイヤ中心） ：中間1張出幅2060㎜（タイヤ中心） リア ：最大張出幅2810㎜（タイヤ中心） ：中間2張出幅2610㎜（タイヤ中心） ：中間1張出幅2130㎜（タイヤ中心） |
|
| 作業速度（ブーム伸縮）（sec/str） 第1/40・第2/30・第3/80 |
作業速度（ブーム伸縮） 20sec/str |
ブーム伸ばし速度 2.05m/25s |
ブーム伸ばし速度 2.175m/20s |
ブーム伸ばし速度 4.71m/30s |
||
