PRODUCT DETAILS 商品詳細

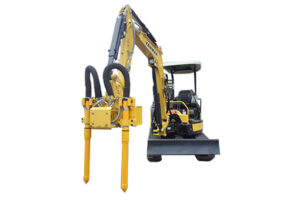

ミニショベル油圧バイブレータ仕様
1 台で、掘削作業・ブレーカ作業にプラス、コンクリート打設作業が容易に実現！
0.10㎥ クラスのベースマシンに小型油圧バイブレータを装着することにより、狭い所での打設作業を可能にしました。
また、アタッチメントを交換する事により、掘削作業・破砕作業・コンクリート打設作業がこの機械 1 台で容易になりました。
尚、バイブレータと油圧ブレーカ等アタッチメントの油圧及び流量切り替えはバルブ 1 本で本体の設定が完了です。
実用新案登録済み 登録番号 3185766 号
NETIS 登録済み 登録番号 SK-140011-A
適用使用現場：防潮堤・防波堤・マスコン・大規模なコンクリート床面・砂防ダム等
■適用油圧バイブレータ
| 項目/型式 | HIB75H-L600 | HIB75H-L1000 |
|---|---|---|
| メーカー | エクセン | |
| 振動数 （rpm） | 7500 ～ 9000 | 7500 ～ 9000 |
| 遠心力 （kgf） | 630 ～ 900 | 630 ～ 900 |
| 震動部 （mm） | φ73×600 | φ73×1000 |
| 振幅 （mm） | 2.0 | 2.0 |
| 質量 （kg） | 32 | 37 |
■仕様
ベース マシン |
項目/型式 | Vio30-6 | Vio35-6 | |
|---|---|---|---|---|
| メーカー | ヤンマー | |||
| シュー型式 （mm） | セミワイドシュー350 | セミワイドシュー350 | ||
| バケット容量（㎥） | 0.10 | 0.11 | ||
| 作業範囲 | ENG定格出力（kW(PS)/rpm） | 13.6（18.5）/2200 | 13.6（18.5）/2200 | |
| 最大作業深さ（mm） | 3350 | 3640 | ||
| 最大作業高さ（mm） | 2600 | 3000 | ||
| 床面最大半径（mm） | 4210 | 4570 | ||
| 後部半径（mm） | 930 | 950 | ||
| スイング角（度） | 左43・右65 | 左43・右65 | ||
| 性能 | 最大掘削力 （kN） | 29.9（バケット使用時） | 32.1（バケット使用時） | |
| 走行速度（kｍ/h） | 2.7 ～ 4.5 | 2.7 ～ 4.5 | ||
| 旋回速度（rpm/min） | 10.5 | 9.5 | ||
| 接地圧 （kPa） | 25.7 | 35.2 | ||
| 油圧装置 | ポンプ流量（ℓ /min） | 37.4×2（可変） 20.9×1（ギヤ）・9.9×1（ギヤ） |
37.0×2（可変） 26.1×1（ギヤ）・10.8×1（ギヤ） |
|
| セット圧力（MPa） | 20.6（メインリリーフ） | 22.1（メインリリーフ） | ||
| 足回り | シュー幅（mm） | 350 | 350 | |
| 最低地上高（mm） | 320 | 320 | ||
| ブレード（幅×高×揚程）（mm） | 1550×330×375 | 1550×380×375 | ||
| 燃料タンク容量（ℓ） | 41 | 41 | ||
| 輸送時寸法（長×幅×高）（mm） | 4950×1600×2500 | 5330×1600×2510 | ||
| 機械質量 | 機械質量バケット装着時（kg） | 3365 | 3855 | |
| バイブレータ装着時（kg） | 3495 | 3985 | ||
